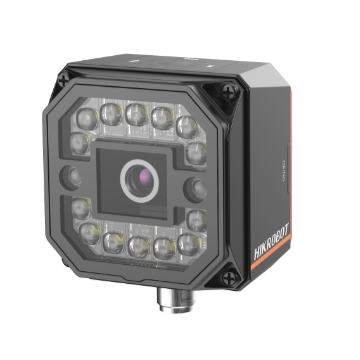

MV-SC3016C-06M-WBN – inteligentny czujnik wizyjny 1.6 MP do automatyki przemysłowej
MV-SC3016C-06M-WBN to nowoczesny, kompaktowy czujnik wizyjny typu all-in-one, zaprojektowany do realizacji zadań kontroli jakości, inspekcji wizyjnej oraz automatyzacji procesów produkcyjnych. Urządzenie łączy w jednej obudowie kamerę przemysłową, obiektyw, oświetlenie LED oraz oprogramowanie analizy obrazu, eliminując konieczność stosowania zewnętrznego komputera przemysłowego.
Zastosowany kolorowy sensor CMOS z globalną migawką o rozdzielczości 1.6 MP (1408 × 1024) zapewnia stabilne obrazowanie nawet przy szybko poruszających się obiektach. Wariant z obiektywem M12 o ogniskowej 6 mm umożliwia precyzyjną detekcję i pomiary w szerokim zakresie odległości roboczych, co czyni czujnik uniwersalnym rozwiązaniem dla wielu aplikacji przemysłowych.
MV-SC3016C-06M-WBN wyposażony jest w zaawansowane narzędzia wizyjne, obejmujące m.in.:
-
wykrywanie obecności i braków elementów,
-
liczenie obiektów,
-
pomiary geometryczne,
-
rozpoznawanie kodów i znaków (OCR),
-
klasyfikację i detekcję obiektów z wykorzystaniem algorytmów deep learning.
Urządzenie obsługuje do 32 zapisanych programów wizyjnych, co pozwala na szybkie przełączanie pomiędzy różnymi zadaniami bez potrzeby rekonfiguracji sprzętu.
Dzięki szerokiemu zakresowi interfejsów komunikacyjnych, takich jak Ethernet, PROFINET, Modbus, EtherNet/IP oraz RS-232, czujnik może być łatwo integrowany z systemami PLC i automatyką przemysłową. Wejścia i wyjścia cyfrowe NPN/PNP umożliwiają bezpośrednią współpracę z czujnikami, siłownikami i sterownikami linii produkcyjnych.
Solidna, przemysłowa obudowa o klasie szczelności IP67 zapewnia niezawodną pracę w trudnych warunkach środowiskowych, takich jak zapylenie, wilgoć czy wibracje. Zintegrowane oświetlenie LED gwarantuje powtarzalne i stabilne warunki obrazowania, co przekłada się na wysoką skuteczność detekcji.
Zastosowania czujnika wizyjnego MV-SC3016C-06M-WBN
-
kontrola jakości na liniach produkcyjnych,
-
inspekcja i pomiary elementów,
-
wykrywanie braków i błędów montażowych,
-
automatyka przemysłowa i robotyka,
-
przemysł elektroniczny, spożywczy, farmaceutyczny i automotive.
| Parametr | Wartość |
|---|---|
| Model | MV-SC3016C-06M-WBN |
| Typ urządzenia | Inteligentny czujnik wizyjny (Vision Sensor) |
| Sensor | CMOS, global shutter |
| Rozdzielczość | 1.6 MP (1408 × 1024) |
| Rozmiar sensora | 1/2.9″ |
| Wielkość piksela | 3.45 µm × 3.45 µm |
| Maks. liczba klatek | 60 fps |
| Zakres ekspozycji | 35 µs – 1 s |
| Wzmocnienie (Gain) | 0 – 15 dB |
| Format pikseli | RGB 8, Mono 8 |
| Kolor / mono | Kolorowy |
| Obiektyw | M12 |
| Ogniskowa | 6 mm |
| Oświetlenie | Wbudowane, 14 × LED (białe) |
| Interfejs sieciowy | Fast Ethernet (100 Mbit/s) |
| Protokoły komunikacyjne | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Wejścia / wyjścia | I/O cyfrowe (NPN / PNP), złącze M12 17-pin |
| Zasilanie | 24 V DC |
| Pobór mocy | Śr. 13.8 W / maks. 42 W (z oświetleniem) |
| Liczba programów | do 32 zapisanych aplikacji |
| Oprogramowanie | SCMVS |
| Temperatura pracy | 0°C do +50°C |
| Temperatura składowania | –30°C do +70°C |
| Wilgotność | 20–95% RH (bez kondensacji) |
| Stopień ochrony | IP67 |
| Wymiary | 65.2 × 65.2 × 47 mm |
| Waga | ok. 280 g |
| Certyfikaty | CE, KC |
FAQ – Najczęściej zadawane pytania
Czy MV-SC3016C-06M-WBN wymaga komputera PC?
Nie. Jest to czujnik wizyjny typu all-in-one – kamera, oświetlenie i algorytmy wizyjne są wbudowane. Do konfiguracji używa się oprogramowania SCMVS, a do pracy wystarczy zasilanie i komunikacja z PLC.
Czy czujnik obsługuje deep learning?
Tak. MV-SC3016C-06M-WBN obsługuje algorytmy deep learning, w tym klasyfikację oraz detekcję obiektów, co zwiększa skuteczność w trudnych aplikacjach wizyjnych.
Jakie zadania wizyjne może realizować urządzenie?
Czujnik umożliwia m.in.:
-
wykrywanie obecności / braków,
-
liczenie obiektów,
-
pomiary geometryczne,
-
rozpoznawanie kodów i OCR,
-
detekcję defektów,
-
klasyfikację obiektów.
Czy urządzenie można zintegrować z PLC?
Tak. Obsługa protokołów PROFINET, Modbus, EtherNet/IP oraz wejścia/wyjścia NPN/PNP umożliwiają bezpośrednią integrację z większością sterowników PLC.
Czy czujnik posiada własne oświetlenie?
Tak. MV-SC3016C-06M-WBN posiada wbudowane oświetlenie LED (14 diod, światło białe), zapewniające stabilne warunki obrazowania bez konieczności stosowania zewnętrznego źródła światła.
Do jakich branż jest przeznaczony ten czujnik wizyjny?
Urządzenie znajduje zastosowanie m.in. w:
-
automatyce przemysłowej,
-
kontroli jakości,
-
przemyśle elektronicznym,
-
spożywczym i farmaceutycznym,
-
automotive i logistyce.
Czy obudowa nadaje się do pracy w trudnych warunkach?
Tak. Obudowa o klasie szczelności IP67 pozwala na pracę w środowiskach zapylonych i wilgotnych (przy prawidłowym montażu).
